Bộ chuyển đổi DC-DC bước xuống đồng bộ 3A hiệu suất cao cho các ứng dụng ô tô và công nghiệp

Bạn đang tìm kiếm một giải pháp quản lý năng lượng hiệu suất cao, đáng tin cậy mang lại hiệu quả vượt trội trong một thiết kế siêu nhỏ gọn? Cho dù bạn đang phát triển thiết bị điện tử ô tô hay hệ thống công nghiệp thế hệ tiếp theo, ETQ8134M được thiết kế nhằm mục đích vượt quá các yêu cầu thiết kế khắt khe nhất của bạn.

Hiệu quả cao này bộ chuyển đổi DC-DC bước xuống kết hợp liền mạch khả năng tích hợp hàng đầu trong ngành và tính linh hoạt của điện áp đầu vào rộng, mang lại sức mạnh cho các kiến ​​trúc điện tử ô tô hiện đại với hiệu suất vượt trội và thiết kế đơn giản hóa. Nó không chỉ là một bộ phận—nó còn là sự lựa chọn lý tưởng của bạn cho các hệ thống điện thông minh hơn, đáng tin cậy hơn. Nó rất phù hợp cho các ứng dụng trong chiếu sáng ô tô, mô-đun điều khiển thân xe và các lĩnh vực vật tư công nghiệp khác.

Hiệu suất được tối ưu hóa với điều khiển ACOT

ETQ8134M tạo nên sự khác biệt trong thị trường IC nguồn có tính cạnh tranh cao với kiến ​​trúc điều khiển Thời gian không đổi thích ứng (ACOT) tiên tiến. Được thiết kế để mang lại phản hồi tức thời cực nhanh cho những biến động tải nhanh, bộ chuyển đổi DC-DC bước xuống đồng bộ này đảm bảo độ ổn định vượt trội ngay cả với tụ điện đầu ra gốm ESR thấp, đồng thời loại bỏ nhu cầu về mạch bù bên ngoài phức tạp.

Mức độ tích hợp đặc biệt này không chỉ giảm thiểu dấu vết PCB mà còn hợp lý hóa toàn bộ quy trình thiết kế của bạn. Bằng cách giảm số lượng thành phần bên ngoài, ETQ8134M giúp giảm tổng chi phí hệ thống đồng thời nâng cao độ tin cậy lâu dài. Được thiết kế để hoạt động với lượng mạch bên ngoài tối thiểu và dòng điện dự phòng cực thấp, thiết bị này đảm bảo hệ thống của bạn luôn nhỏ gọn, tiết kiệm năng lượng và hiệu quả cao.

Thông số kỹ thuật chính

Đối với các nhóm kỹ thuật và mua sắm, các thông số kỹ thuật hiệu suất cốt lõi của bộ chuyển đổi DC-DC hạ cấp là rất quan trọng. ETQ8134M được thiết kế chính xác để vượt trội trong các môi trường năng lượng đòi hỏi khắt khe nhất:

MOSFET điện bên trong: FET kênh N 130mΩ và 100mΩ tích hợp mang lại hiệu suất cao và hiệu suất nhiệt vượt trội.

Phạm vi đầu vào rộng: Hoạt động từ 4,5V đến 38V để mang lại tính linh hoạt đặc biệt trên các đường ray điện đa dạng.

Đầu ra có thể điều chỉnh: Hỗ trợ điện áp đầu ra từ VFB đến 7.0V, cho phép cấu hình điện áp linh hoạt và chính xác.

Đầu ra mạnh mẽ:Cung cấp dòng điện đầu ra 3A liên tục, lý tưởng để cấp nguồn cho các thiết bị ngoại vi có tải trọng cao.

Tần số chuyển mạch cao: Tần số chuyển mạch cố định 600kHz với điện áp phản hồi 0,923V (FB).

Dòng tắt cực thấp: Tiêu thụ ít hơn 5µA ở chế độ tắt máy, giúp kéo dài đáng kể tuổi thọ pin trong các ứng dụng quan trọng ở chế độ chờ.

Hiệu quả trên toàn bộ phạm vi tải

Một trong những tính năng ấn tượng nhất của bộ chuyển đổi DC-DC bậc thấp này là khả năng xử lý hiệu quả các khối lượng công việc khác nhau. Trong điều kiện tải nhẹ, ETQ8134M sẽ tự động chuyển sang chế độ Điều chế tần số xung (PFM). Điều này đảm bảo rằng ngay cả khi thiết bị của bạn không hoạt động, hiệu suất chuyển đổi năng lượng vẫn cực kỳ cao, ngăn ngừa hiệu quả tình trạng thất thoát năng lượng không cần thiết.

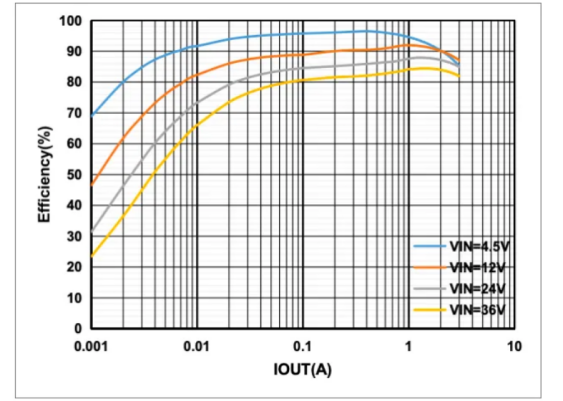

Thử nghiệm hiệu suất xác nhận ETQ8134M mang lại hiệu suất cao ổn định trên dải điện áp đầu vào rộng từ 4,5V đến 36V. Cho dù giảm xuống 1,0V, 3,3V hay 5,0V, thiết bị vẫn duy trì đường cong hiệu suất phẳng đáng kể. Hơn nữa, ngay cả dưới sự dao động nhiệt độ khắc nghiệt từ -40°C đến 125°C, dòng điện dự phòng vẫn ổn định và được kiểm soát chặt chẽ—chứng tỏ độ bền thực sự cấp công nghiệp trong những môi trường khắc nghiệt nhất.

Bảo vệ tích hợp và độ tin cậy

Sự an toàn và độ tin cậy được thiết kế làm cốt lõi của bộ chuyển đổi DC-DC bước xuống đồng bộ này. ETQ8134M có bộ cơ chế bảo vệ tích hợp đầy đủ để bảo vệ các mạch và hệ thống hạ lưu của bạn:

Chức năng khởi động mềm: Đã sửa lỗi thời gian khởi động mềm 1ms với khả năng khởi động thiên vị trước để bật nguồn trơn tru, có kiểm soát.

Giới hạn dòng điện theo từng chu kỳ: Bảo vệ khỏi hư hỏng do các sự kiện quá dòng đột ngột.

Bảo vệ chế độ Hiccup: Cung cấp khả năng phục hồi tự động, an toàn sau khi bị đoản mạch kéo dài.

Bảo vệ nhiệt và điện áp: Bảo vệ quá áp đầu vào (OVP), Bảo vệ thấp áp không chốt (UVP) và Tắt máy do nhiệt (TSD).

Cấp độ ô tô: Hoàn toàn đủ tiêu chuẩn AEC-Q100 Cấp 1, đảm bảo hoạt động đáng tin cậy trong môi trường ô tô khắc nghiệt.

Tuân thủ tiêu chuẩn CISPR25-Class5

CISPR25 là tiêu chuẩn quan trọng trong thử nghiệm khả năng tương thích điện từ (EMC) của thiết bị điện tử ô tô.CISPR25-Class5 là một trong những tiêu chuẩn nghiêm ngặt nhất về kiểm soát nhiễu điện từ (EMI) trong lĩnh vực điện tử ô tô hiện nay.

Thử nghiệm EMC xác nhận ETQ8134M có khả năng hoạt động theo tiêu chuẩn CISPR25-Class5. Các hạng mục thử nghiệm EMC bao gồm Giao thoa dẫn điện và Giao thoa bức xạ.

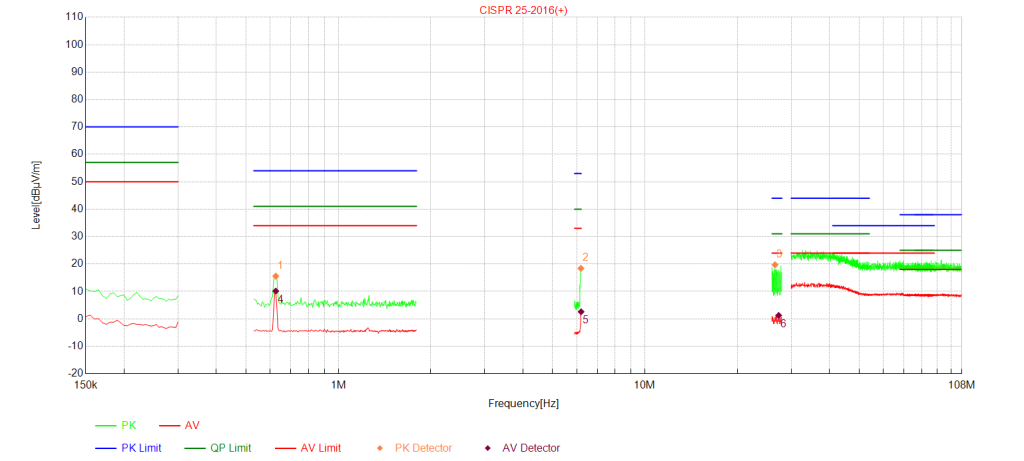

Nhiễu tiến hành, 150kHz ~ 108 MHz

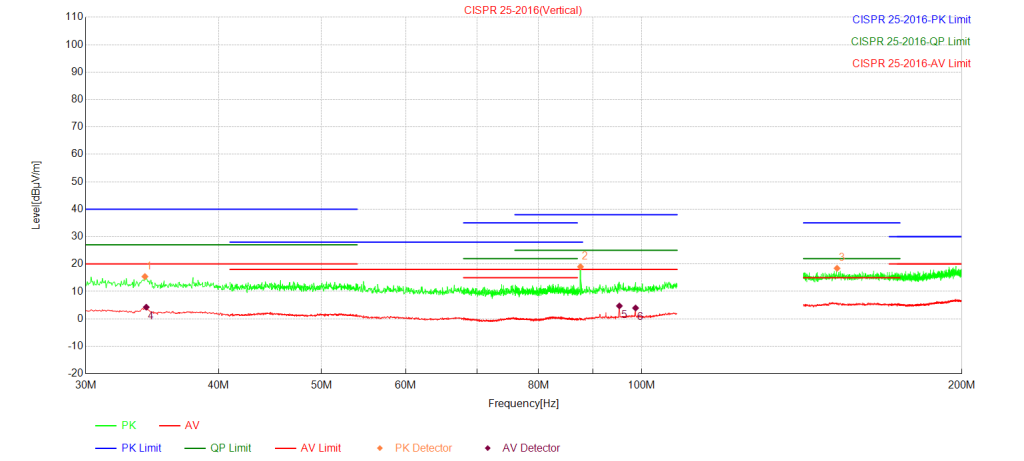

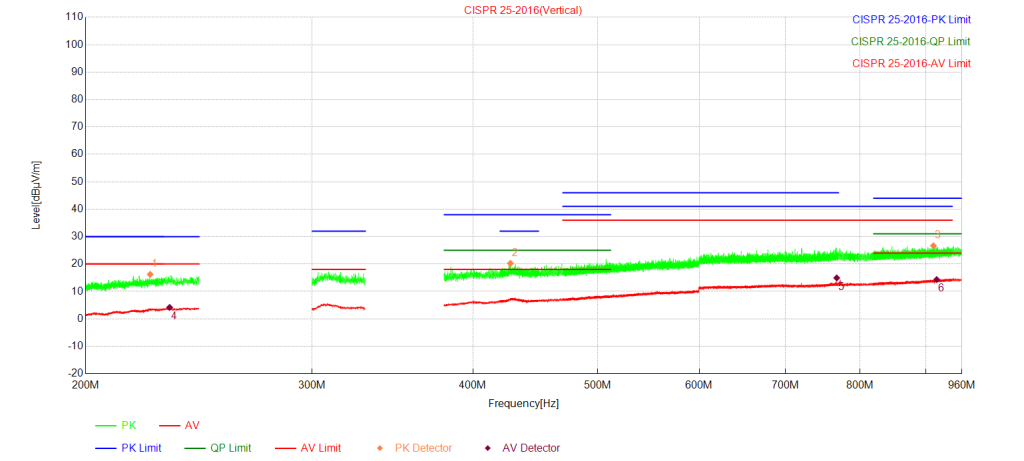

Nhiễu bức xạ, 30 MHz ~ 960 MHz

Bao bì nhỏ gọn cho bố cục hiện đại

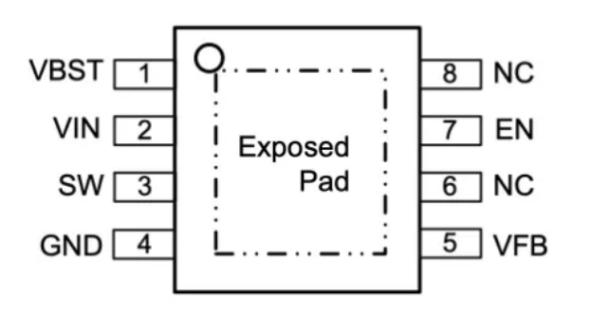

ETQ8134M được đóng gói trong gói ESOP8 được tăng cường tản nhiệt (6,0 mm x 4,9 mm) với tấm tản nhiệt lộ ra ngoài (GND) để mang lại khả năng tản nhiệt tuyệt vời. Thiết kế này cho phép bộ chuyển đổi hoạt động đáng tin cậy và mát mẻ ngay cả ở dòng điện đầu ra 3A.

Cho dù bạn đang theo dõi dòng điện dự phòng ở các mức nhiệt độ cực cao hay xác minh phản hồi nhất thời dưới đầu vào 12V, ETQ8134M đều mang lại kết quả nhất quán, có thể lặp lại mà các kỹ sư chuyên nghiệp có thể tin cậy.

Giới thiệu về ETEK

Tại ETEK, chúng tôi chuyên cung cấp IC quản lý năng lượng chất lượng cao nhằm thúc đẩy sự đổi mới. Dòng sản phẩm bộ chuyển đổi DC-DC bậc thấp của chúng tôi được thiết kế để mang lại hiệu suất tối đa trong một diện tích nhỏ nhất.

Sẵn sàng để nâng cao thiết kế năng lượng của bạn?

Hãy liên hệ với ETEK ngay hôm nay để nhận bảng dữ liệu, mẫu hoặc khám phá cách tích hợp ETQ8134M vào dự án tiếp theo của bạn. Chúng tôi là đối tác đáng tin cậy của bạn về các giải pháp nguồn đáng tin cậy, hiệu suất cao.Email: marketing@etekmicro.com
Yêu cầu mẫu: https://www.etekmicro.com/sample/
