ETEK、次世代カメラモジュール用の高性能低ドロップアウトリニアレギュレータを発売

5G、AI、生体認証の急速に進化する状況において、高解像度イメージングに対する需要は飛躍的に増大し続けています。 AI を活用したサーマル スキャンや遠隔医療から主力スマートフォンに至るまで、画像の鮮明さと電力の安定性はユーザー エクスペリエンスにとって重要です。これらの厳しい要件を満たすために、ETEK は ET531XX シリーズ—高性能 低ドロップアウトリニアレギュレータ (LDO) AVDD カメラ電源アプリケーション専用に設計されています。

超高 PSRR、超低ノイズ、優れた過渡応答を組み合わせた電源管理ソリューションを求めるエンジニアリング チームにとって、ET531XX LDO は最適化されたパフォーマンスを提供し、厳しい動作条件でも鮮明なイメージングを保証します。

なぜカメラなのか モジュール 専用の低ドロップアウトリニアレギュレータが必要

カメラモジュールの性能は電力品質によって直接決まります。電圧変動や電気ノイズにより、リップルアーチファクトや粒状感が生じ、画像の鮮明度が低下します。 ETEK の低ドロップアウト リニア レギュレータは、重要な電力調整バッファとして機能し、高感度のイメージ センサーに安定したクリーンな電圧環境を提供します。

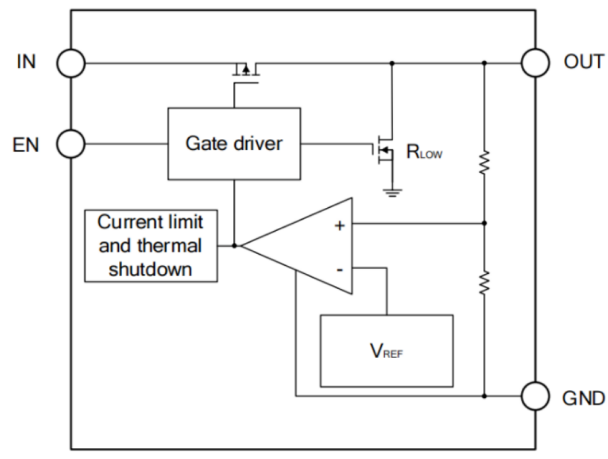

ET531XX シリーズは、高精度の電圧リファレンスと閉ループ フィードバック アーキテクチャを活用し、すべての負荷、ライン、温度の変動にわたって ±2% の出力電圧精度を維持します。これにより、デバイスが低温環境または大きな熱負荷下で動作する場合でも、一貫した出力安定性が保証されます。

主要な技術仕様:

• 入力電圧範囲: 1.9V ～ 5.5V

• 出力電圧範囲: 1.2V ～ 4.5V

• 負荷電流: 最大 300mA

• 静止電流 (IQ): わずか15μA

• ドロップアウト電圧: 135mV @ 2.8V/300mA

超高 PSRR により画像の歪みを排除

電源除去比 (PSRR) は、カメラ電源システムの重要な性能指標です。スマートフォンの他のコンポーネントからの高周波ノイズがカメラの電源レールに結合することが多く、目に見える画像アーチファクトの原因となります。

ET531XX LDO は、業界をリードする PSRR パフォーマンスでこの課題を解決します。

• 1kHzで81dB

• 100kHz ～ 1MHz 全体で 55dB 以上

この堅牢なノイズ除去により、低照度環境でも優れた画像性能が維持され、低グレードの電力レギュレータによく見られるリップルアーティファクトが排除されます。これらの LDO を統合することにより、イメージ センサーはシステム レベルの電気ノイズから効果的に分離されます。

超低ノイズで鮮明な画像を実現

外部ノイズを抑制するだけでなく、レギュレータ自体が自己生成するノイズを最小限に抑える必要があります。 ET531XX シリーズは、わずか 6.5μVrms の超低ノイズ プロファイルを備えています。

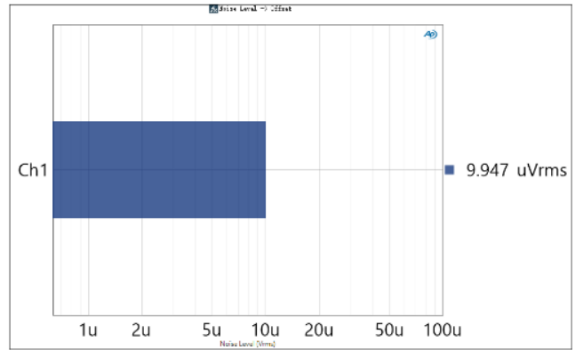

• 測定ノイズ: 10mA負荷で9.947μVrms

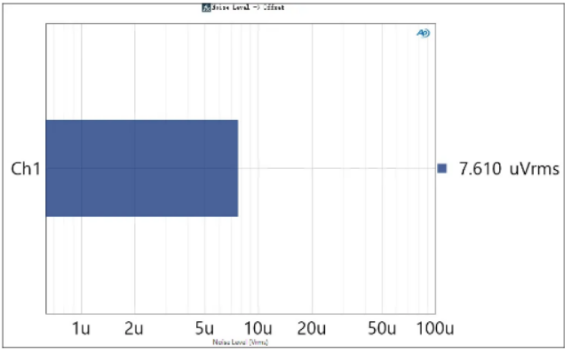

• 測定されたノイズ: 300mA の全負荷で 7.610μVrms

この低ノイズの電力供給により、デジタル イメージングにおける忠実度の高い色再現とシャープなエッジの鮮明度が可能になります。 ETEK の LDO は、主要なフラッグシップスマートフォンで使用されるハイエンドイメージセンサーに必要なクリーンパワーを提供します。

動的負荷に対する優れた過渡応答

高速オートフォーカスやバースト撮影などの最新のカメラ機能では、突然大きな電力負荷のスパイクが発生します。レギュレータの応答が遅いと電圧降下が発生し、システムが不安定になったり、画像にアーチファクトが発生したりする可能性があります。

ET531XX 低ドロップアウト リニア レギュレータは、優れたラインおよび負荷過渡性能を実現します。負荷が 10 マイクロ秒で 1mA から 300mA に変化する場合、または入力電圧が変動する場合、デバイスはほぼ瞬時に出力を安定させます。これにより、フロントエンドの障害が敏感なバックエンド回路に影響を与えるのを防ぎ、スムーズなユーザー エクスペリエンスを保証します。

効率と保護をコンパクトなパッケージで実現

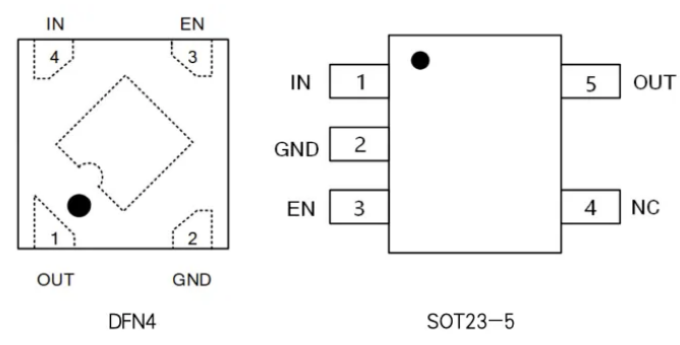

スマートフォンや PDA などのポータブル デバイスには、超小型のコンポーネントが求められます。 ETEK は、これらの低ドロップアウト リニア レギュレータを、信じられないほど小型の DFN4 (1.0 x 1.0) および SOT23-5 パッケージで提供しています。

小型サイズにもかかわらず、このデバイスには最終機器を保護するための包括的な安全機能が組み込まれています。

• 出力短絡保護

• 電流制限

• サーマルシャットダウン

・自動排出機能

超低ドロップアウト電圧と高効率の負荷レギュレーションにより、非常に小さな入出力電圧差での動作がサポートされ、ポータブル デバイスのバッテリ寿命が大幅に延長されます。

実証済み で 量産 のために トップ グローバル ブランド

ET531XX シリーズは、世界の大手部品サプライヤーによる完全な検証を完了しており、現在、主流メーカーの次世代フラッグシップスマートフォンのカメラモジュールに採用されています。この量産検証により、大量生産の家庭用電化製品におけるこのシリーズの実際の性能と信頼性が確認されます。

電源設計をアップグレードする準備はできていますか?

カメラ モジュールの安定性と画像の鮮明さを強化するために、ETEK は専門家のエンジニアリング支援によってサポートされる世界クラスの電源管理ソリューションを提供します。

サンプルをリクエストするか、ET531XX シリーズの完全なデータシートにアクセスするには、ETEK にお問い合わせください。
