ET9612YL

Email Inquiry IconLiên hệ

Mô tả chung

ET9612YL là thiết bị Bảo vệ quá điện áp (OVP) và Bảo vệ quá dòng (OCP). Nó có thể ngắt kết nối IN với OUT để bảo vệ tải trong trường hợp phát hiện điều kiện vận hành đầu vào sai. Hệ thống được bảo vệ quá áp tích cực lên đến 36V. Ngưỡng quá điện áp bên trong (OVLO) là 5,7V và ngưỡng quá dòng bên trong (OCP) là 1,1A. ET9612YL cũng có chức năng bảo vệ quá nhiệt (OTP) bên trong và nó có thể theo dõi nhiệt độ chip để bảo vệ thiết bị. Thiết bị được đóng gói trong gói DFN4 Full-Green tiên tiến.

Đặc trưng

  • RON điển hình là 100mΩ MOSFET kênh N @ 5V/1A
  • Phạm vi hoạt động của VIN: 3.0V đến 36V
  • Khóa quá áp bên trong: 5.7V
  • Khóa quá dòng bên trong: 1.1A (TYP.)
  • Thời gian đáp ứng bảo vệ quá điện áp:<300ns
  • Thời gian khởi động gỡ lỗi: 16ms (TYP).
  • Thời gian bật nguồn đầu ra điển hình: 16,5ms (TYP).
  • Bảo vệ tắt nhiệt bên trong
  • Tất cả các chân được bảo vệ bằng ESD: Mô hình cơ thể người (JESD22-A114) ± 2KV Pass

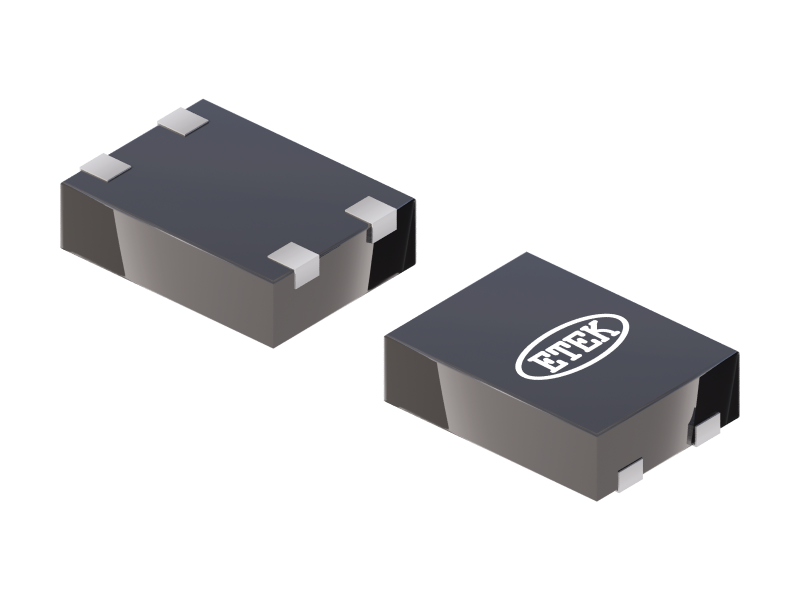

  • Gói DFN4 (1.2 × 1.6)

Tài liệu kỹ thuật

Kiểu Tiêu đề Định dạng Ngày
Bảng dữ liệu ET9612YL PDF 2025-12-16
