ET52HS11XX
Mô tả chung
ET52HS11XX là bộ điều chỉnh tuyến tính (LDO) đạt được độ ồn rất thấp, phản hồi nhất thời tuyệt vời và hiệu suất PSRR tuyệt vời.
Khi cung cấp dòng điện đầu ra 200mA, điện áp rơi chỉ là 230mV. Nó được thiết kế cho các nguồn điện 2,2V đến 12V. Dải điện áp đầu ra có thể điều chỉnh là từ 1,2V đến (VTRONG – Vlàm rơi)V.
Dòng điện hoạt động tĩnh thông thường là 0,3mA và nhỏ hơn 1μA ở chế độ tắt máy, khiến nó rất phù hợp cho các ứng dụng nhạy cảm với tiếng ồn và tiêu thụ điện năng thấp.
Trong các ứng dụng thực tế, đầu ra của ET52HS11XX chỉ yêu cầu tụ gốm 2,2μF để mang lại hiệu suất tiếng ồn cực thấp và độ ổn định mạch tốt. Nó được trang bị nhiều mạch bảo vệ khác nhau, bao gồm các giới hạn quá dòng và quá nhiệt.

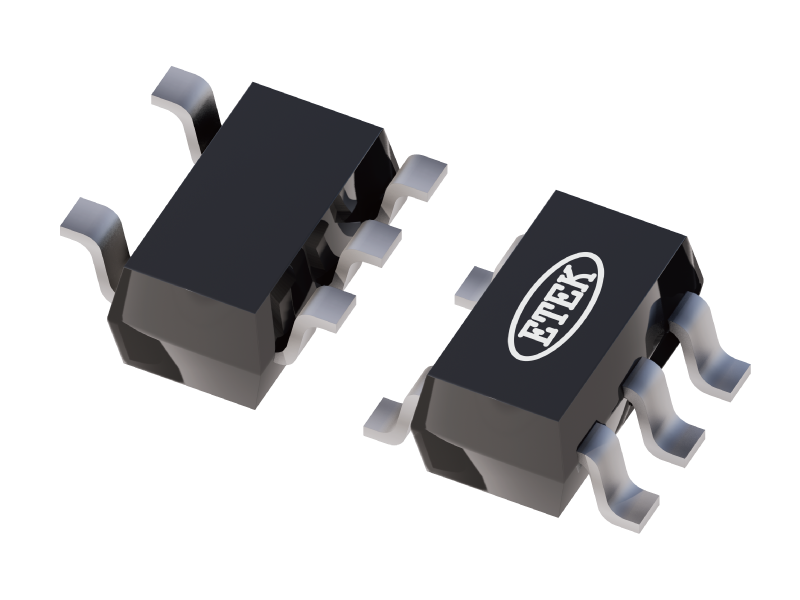

ET52HS11XX hỗ trợ gói DFN4 (1mm × 1mm) và SOT23-5, với phạm vi nhiệt độ mối nối làm việc là -40°C~125°C.
Đặc trưng
- Độ ồn cực thấp: 3uVrms (Điển hình) @10mA
- Tỷ lệ từ chối cung cấp điện cao (PSRR)
- Dòng điện đầu ra: 200mA
- Dải điện áp đầu vào rộng từ 2.2V~12V(ADJ Vout) hoặc 3.0V,3.3V,5.0V,9.0V,12V,v.v (Vout cố định)
- Tụ điện đơn cải thiện tiếng ồn và PSRR
- Tỷ lệ rớt thấp là 230mV điển hình ở 200mA
- Kiểm soát kích hoạt độ chính xác cao
- Tích hợp chức năng khóa điện áp thấp
- Tích hợp chức năng bảo vệ quá dòng
- Cấu hình điện áp đầu ra thông qua điện trở bên ngoài
- Đóng gói: DFN4 (1mm × 1mm); SOT23-5 (1.6mm × 2.9mm)
- MSL: 1; 3
Tài liệu kỹ thuật
| Kiểu | Tiêu đề | Định dạng | Ngày |
|---|---|---|---|
| Bảng dữ liệu | ET52HS11XX | 2026-11-11 |
