ET20125
연락하다
일반 설명
ET20125 장치는 충전 회로 오류로부터 리튬 이온 배터리를 보호하도록 설계된 고집적 회로(IC)입니다. 이 장치는 입력 전압, 입력 전류 및 배터리 전압을 지속적으로 모니터링합니다. 입력 과전압 상태가 발생하는 경우 장치는 내부 스위치를 꺼서 충전 회로에서 즉시 전원을 제거합니다. 과전류 상태의 경우 스위치를 끄기 전 블랭킹 기간 동안 시스템 전류를 안전한 값으로 제한합니다. 배터리 전압도 모니터링할 수 있으며, 배터리 전압이 지정된 값을 초과하면 내부 스위치가 꺼집니다. 또한 이 장치는 자체 다이 온도를 모니터링하고 너무 뜨거워지면 꺼집니다.
사양
견본
특징
- 세 가지 변수에 대한 보호 제공
- 최대 입력 전압 30V
- 0.3A ~ 2A 전류 제한 지원
- 소프트 스타트 및 소프트 스톱 기능
- 열 차단
- 5.1V의 LDO 모드 전압 조정
- 오류 상태 표시
- ESD 보호: 인체 모델: ESDA/JEDEC JS-001-2024

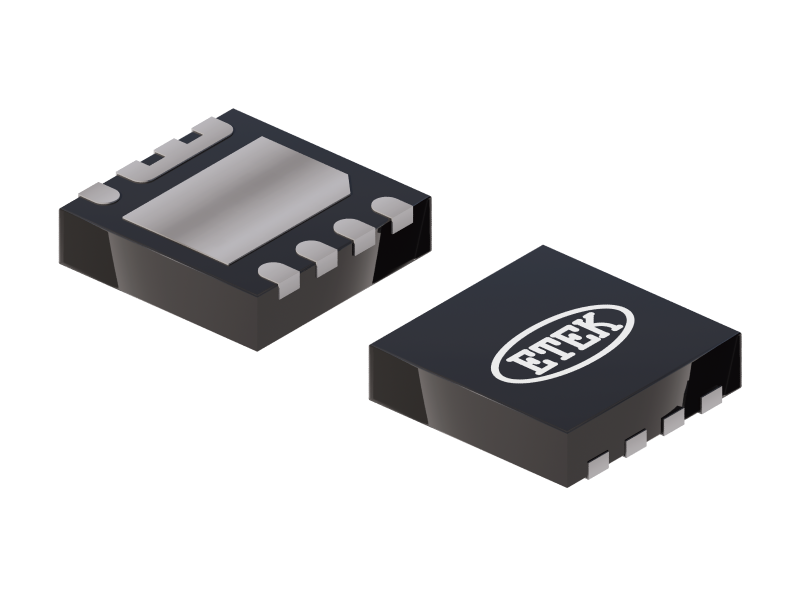

- 패키지 : DFN8L (3mm × 3mm)
