What is the ETEK ET61934?

ET61934 is a high-performance integrated circuit from Wuxi ETEK Microelectronics: ET61934 is a dedicated circuit for matrix constant current LED driving control. It has strong driving capability and can support up to 128 LEDs.

What are the key specifications and features of ET61934?

Key technical specifications and features of the ETEK ET61934 include: I2C; communication; interface; with; 4; selectable; chip; addresses; Maximum; application; dot; matrix; 16; ×; 8; Adjustable; dot; matrix; scan; rows; (1~8; bits); Output; constant; current; drive; with; a; maximum; driving; current; of; 50mA; 32-level; adjustable; constant; current; output; Single-channel; constant; c.

Where can I download the ET61934 datasheet or request evaluation samples?

Engineers and buyers can download the official ET61934 PDF datasheet directly from the Technical Documentation table on this page, or submit a sample and quote request via https://www.etekmicro.com/sample/.

ET61934

Kontakt

ET61934 Allgemeine Beschreibung

ET61934 ist eine spezielle Schaltung für die Matrix-Konstantstrom-LED-Antriebssteuerung. Es verfügt über eine starke Ansteuerfähigkeit und kann bis zu 128 LEDs unterstützen. Es nutzt die I2C-Kommunikationsschnittstelle und verfügt über eine starke Anti-Interferenz-Fähigkeit. Es wird hauptsächlich zur Ansteuerung kleiner LED-Displays eingesetzt.

Spezifikation

Probe

ET61934 Hauptmerkmale

I2C-Kommunikationsschnittstelle mit 4 wählbaren Chipadressen
Maximale Anwendungspunktmatrix 16 × 8
Einstellbare Punktmatrix-Scanzeilen (1–8 Bit)
Ausgangs-Konstantstromantrieb mit einem maximalen Antriebsstrom von 50 mA
32-stufig einstellbarer Konstantstromausgang
Einkanaliger Konstantstromausgang mit 4-Stufen-Einstellung
Eingebauter RC-Oszillator mit hoher Bildwiederholfrequenz
Integrierte Power-On-Reset- und Power-Off-Reset-Funktionen
Integrierte Ausblendfunktion

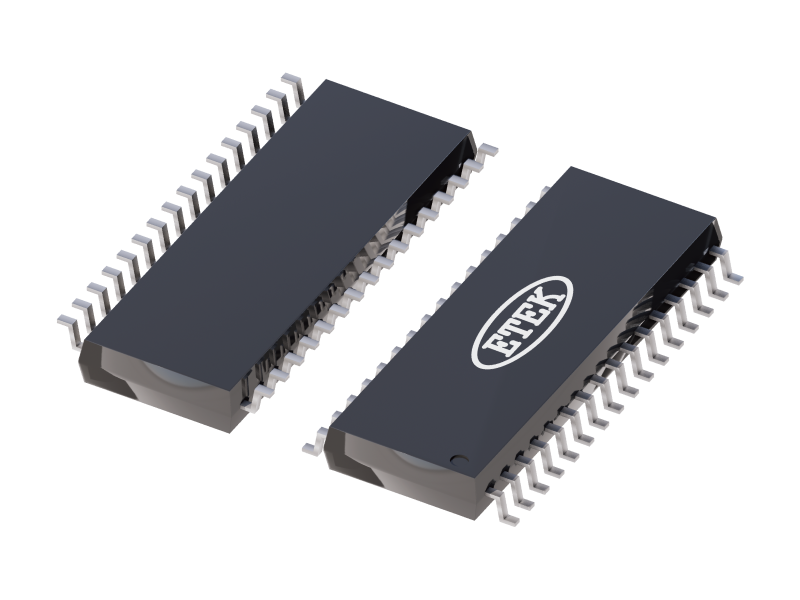

Paket: EQSOP28; SOP32; QFN28

ET61934 Technische Dokumentation

Typ	Titel	Format	Datum
Datenblatt	ET61934	PDF	2026-08-19

ET61934 Typische Anwendungen

Dieses Produkt ist allgemein verwendbar und für viele verschiedene Anwendungen geeignet.
