ET8A100KE

Email Inquiry Icon接触

概要

ET8A100KE は、高電圧の同期降圧コントローラで、9V ~ 100V の広範囲の入力電圧で動作し、最大 96% の効率で 10A の連続負荷電流を供給します。

ET8A100KE は、補償機能を内蔵した固定周波数ピーク電流制御で動作するため、外付け部品は不要です。ハイサイド MOSFET のサイクルごとの電流制限により、過負荷状態でコンバータが保護されます。過電流状態が現在より長く続いた場合、ヒカップ モード保護がトリガーされます。

ET8A100KE は、不足電圧、過電流、過熱などの障害から負荷を保護する保護機能を備えています。 ET8A100KE は MSOP10 パッケージで提供されます。

特徴

  • 9V~100Vの入力電圧範囲
  • 10Aの連続出力電流
  • 96% のピーク効率
  • 600μAの動作静止電流
  • ピーク電流モード制御
  • 150 kHz 固定周波数
  • 使いやすさを追求した内部補償
  • 最大 91% のデューティ サイクル
  • 0.8Vの基準電圧
  • 1μAのシャットダウン電流
  • 150ms ヒカップモード短絡保護機能
  • サーマルシャットダウン機能

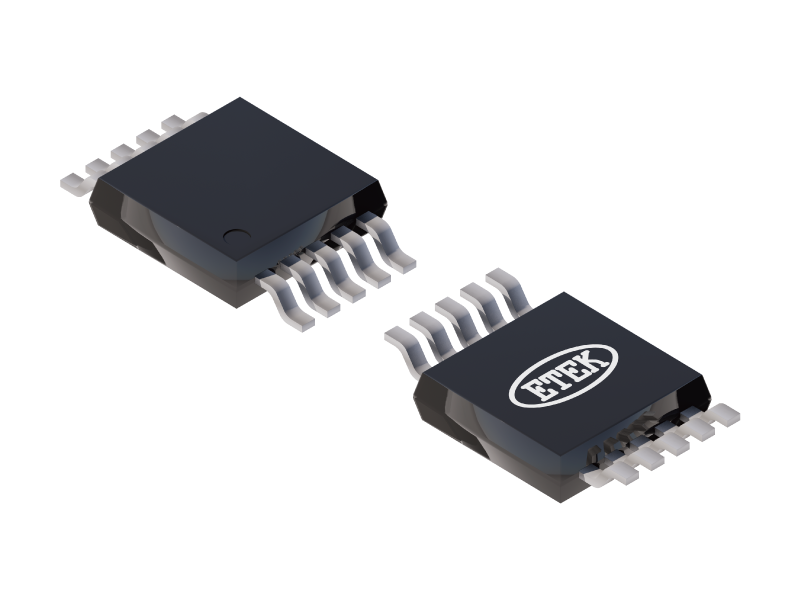

  • パッケージ: MSOP10

技術文書

タイプ タイトル 形式 日付
データシート ET8A100KE PDF 2026-11-13
